انواع پمپ فلودیوایدر هیدرولیک مورد استفاده در نیروگاه ها به دو دسته فلودیوایدر دنده‌ای و فلودیوایدر اسپول تقسیم می‌شوند.
فلودیوایدر مدل دنده‌ای (چرخشی)
فلودیوایدر دنده‌ای یکی از انواع پمپ فلودیوایدر است که می‌تواند جریان را به دو یا چند مسیر جدا کند. این نوع فلودیوایدر از هوزینگ، دو یا چند چرخ دنده و موانعی که بخش‌ها را از هم جدا می‌کند ساخته شده است. اصول کاری فلودیوایدر دنده‌ای بر اساس جابجایی مثبت است. این بدان معناست که براي هر چرخش، مقدار معینی از حجم جابجا شده وجود دارد. این نوع فلودیوایدر در بیشتر موارد تحت فشار قرار نمی‌گیرد. یک شفت مشترک بخش‌های چرخ دنده را به هم متصل می‌کند. جریان وارد انتهای هوزینگ می‌شود و از طریق یک کانال به بخش‌های چرخ دنده مسیریابی می‌کند. نیروهاي سیال بر دندانه‌های چرخ دنده وارد می‌شود و باعث چرخش آن‌ها در جهت مخالف می‌گردد. سیال بین دندانه‌های چرخ دنده و هوزینگ به طرف مقابل بخش چرخ دنده منتقل می‌شود. از آنجاییکه تمام بخش‌های چرخ دنده به هم متصل هستند تمام چرخ دنده‌ها با سرعت یکسان می‌چرخند. جابجای های مثبت بخش چرخ دنده تقسیم ثابتی از جریان را ایجاد می‌کند. جریان ورودی به طور متناسب بین هر بخش تقسیم می‌شود.
فلودیوایدر مدل اسپول
فلودیوایدر مدل اسپول یکی از انواع پمپ فلودیوایدر است. اجزای اصلی فلودیوایدر اسپول شامل یک قرقره تقسیم کننده، یک ورودي و دو درگاه خروجی و قرقره قابل حرکت داخلی است. اصول کار یک فلودیوایدر اسپول بر مبناي جبران فشار است. این بدان معناست که یک قرقره می‌تواند از هر طرف تغییر جهت دهد تا بین فشار مورد نیاز روغن براي هر دو مسیر تعادل برقرار کند. در واقع اگر سیال عبوري از یکی از خروج‌ها افزایش یابد، از طریق افت فشار و تغییر حالت قرقره توسط سیستم هیدرولیک خروجی تنظیم می‌شود. از آنجاییکه سیال، مسیر با کمترین مقاومت را دنبال می‌کند، باید مقاومت یکسانی در هر دو مسیر به منظور امکان عبور مقدار برابري از جریان وجود داشته باشد.
هزینه فلودیوایدرهای اسپول کمتر از نوع دنده‌ای آن است. فلودیوایدر دنده‌ای بزرگتر و سنگین‌تر است اما در برابر آلودگی مقاومت بیشتری دارد. عمده‌ترین عیب فلودیوایدر نوع اسپول، حساسیت آن‌ها به نوسانات فشار است. از دیگر معایب فلودیوایدر نوع اسپول تولید گرما است. زیرا این نوع فلودیوایدر با افت فشار کار می‌کند و باعث تولید گرما می‌شوند. به طور کلی، اگر هزینه، ابعاد یا وزن مهم نباشد، فلودیوایدر نوع دنده‌ای بهترین عملکرد را در بین سایر فلودیوایدرها دارد.
انواع پمپ فلودیوایدر دنده ای و اسپول از نظر نوع آرایش اجزا به دو دسته فلودیوایدرهای خطی و دایره‌ای تقسیم می‌شوند.
فلودیوایدرهای دو جزئی خطی:

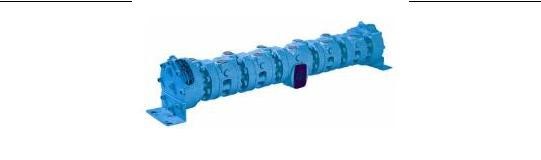

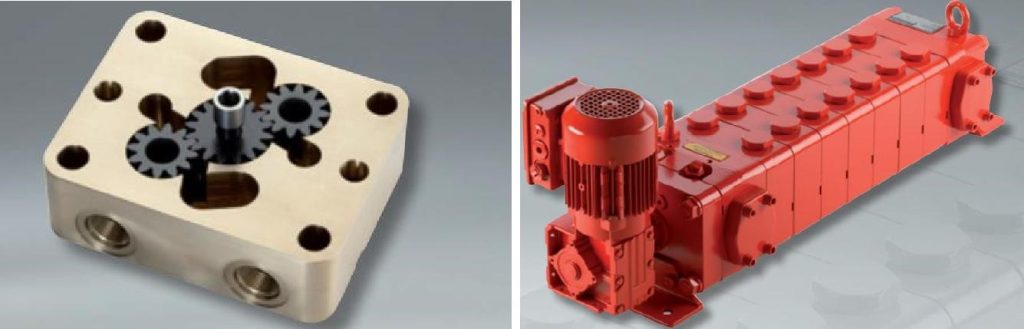

فلودیوایدرهای خطی از اجزای جریان که در یک ردیف به هم متصل هستند و در داخل بوسیله شفت‌های کوپلینگ (coupling shafts) وصل می‌شوند. این فلودیوایدر از چندین جز پمپ دنده‌ای با یک ورودی و چندین خروجی در آرایش خطی تشکیل شده است. به منظور انطباق و همگام سازي سرعت، کلیه چرخ دنده‌های متحرک توسط بوش‌های اتصال به هم وصل می‌شوند. این فلودیوایدرها را می‌توان به صورت افقی یا عمودی نصب کرد. در شکل و جدول ١ تصویر و مشخصه‌های فلودیوایدر دو جزئی خطی نشان داده شده است. فلودیوایدر دو جزئی خطی جهت کاربرد در توربین‌های GE Frame 6B ، GE Frame 6C، GE Frame 7FA، GE Frame 9E و GE Fame 9FA کاربرد دارد.
| GE Frame 6B, GE Frame 6C, GE Frame 7FA, GE Frame 9E, GE Frame 9FA | Design for |
| 6; 10; 14; 18 | Number of elements |
| 75l/min (19.8 GPM) at 2000RPM | Flow rate per element |
| 96Bar | Operating pressure |
| Max 130°C | Fuel temperature |
| Distillate, Heavy Fuel , Crude, Naphtha | Fuels |
| Optional (available in various types) | Starter motor |
فلودیوایدر دایره‌ای:

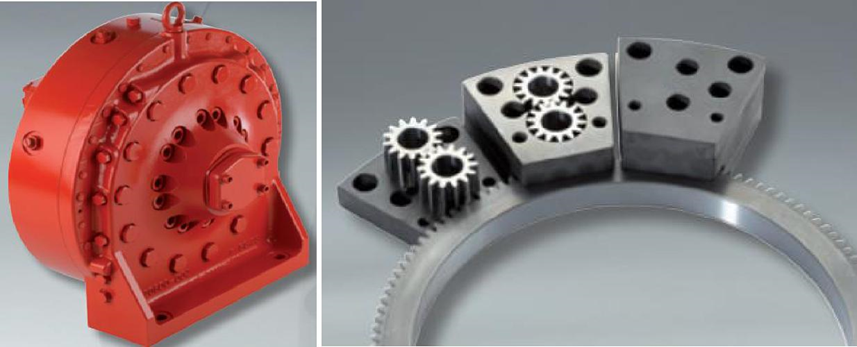

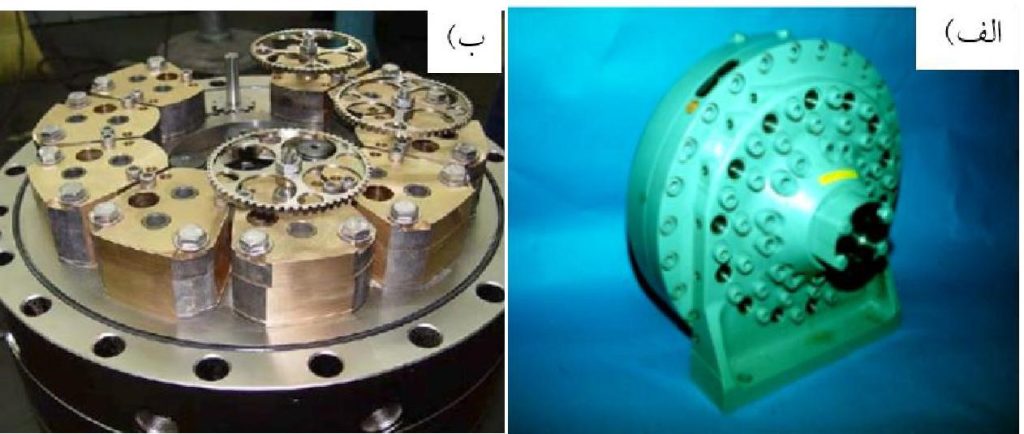

فلودیوایدر نوع دایره‌ای از چندین اجزای پمپ دنده‌ای با یک ورودی و چندین خروجی در یک آرایش دایره‌ای تشکیل شده است. تمام اجزای پمپ دنده‌ای به دو چرخ دنده متحرک و چرخشی در محفظه چرخ دنده با لقی جانبی و قطری کوچک مجهز هستند. کلیه چرخ دنده‌های متحرک توسط یک چرخ دنده مرکزی به منظور مطابقت و همگام کردن سرعت اجزای پمپ دنده‌ای به هم متصل هستند. هر جز پمپ دنده‌ای بوسیله جریان سوخت حرکت داده می‌شود، بنابراین به طور مستقیم با سرعت فلودیوایدر تناسب دارد. در نتیجه به هر نازل سوخت توربین گاز، مقدار سوخت یکسان وارد می‌شود. در شکل ٢ تصاویر فلودیوایدر نوع دایره‌اي و اجزاي پمپ نشان داده است و همچنین در جدول ٢ مشخص‌های فلودیوایدر نوع دایره‌ای شامل تعداد اجزا، دمای سوخت، فشار کاری و نرخ جریان ارائه شده است. این نوع فلودیوایدر در توربین‌های GE Frame 6B، GE Frame 7E، GE Frame 9E و GE Fame 9FA مورد استفاده قرار می‌گیرد.
| GE Frame 6B, GE Frame 7E, GE Frame 9E, GE Frame 9FA | Design for |
| 10; 14 ; 18 | Number of elements |
| 30.3l/min – 75 l/min 89 GPM – 19.8 GPM at2000RPM | Flow rate per element |
| 83bar – 10 bar | Operating pressure |
| Max.130°C | Fuel temperature |
| Crude, Naphtha, Distillate, Heavy Fuel | Fuels |
| Optional (available in various types) | Starter motor |
• فلودیوایدر GE Frame 9
فلودیوایدر مورد کاربرد در توربین GE Frame 9E و GE Frame 9F به همراه مشخصات عملکردی آن ارائه شده توسط کمپانی Roper در ادامه در شکل ٣ و جدول ٣ آورده شده است.
| Frame 9F | GE Frame 9E | |
| Circular | Circular | Type of Flow Divider |
| Distillate | Naphtha, Distillate | Flow Divider Application |
| Distillate | Various | Fuel Application |
| 18 | 14 | Number of Flow Elements |
| 354 GPM | 168 GPM (636 l/min) | Rated Flow Capacity |
• فلودیوایدر توربین GE Frame 5 و GE Frame 6
مشخصات فلودیوایدر GE Frame 5 ارائه شده توسط کمپانی Roper و فلودیوایدر GE Frame 6 توسط کمپانی Scherzinger در جدول‌های ٤ و ٥ ذکر شده است.
– مشخصات فلودیوایدر توربین . GE Frame 5
| Linear | Type of Flow Divider |
| Naphtha, Distillate | Flow Divider Application |
| Various | Fuel Application |
| 10 | Number of Flow Elements |
| 24 GPM | Rated Flow Capacity |
| Linear | Type of Flow Divider |
| Various | Fuel Application |
| 10 | Number of Flow Elements |
| 34GPM | Rated Flow Capacity |
• فلودیوایدر توربین GE Frame 7

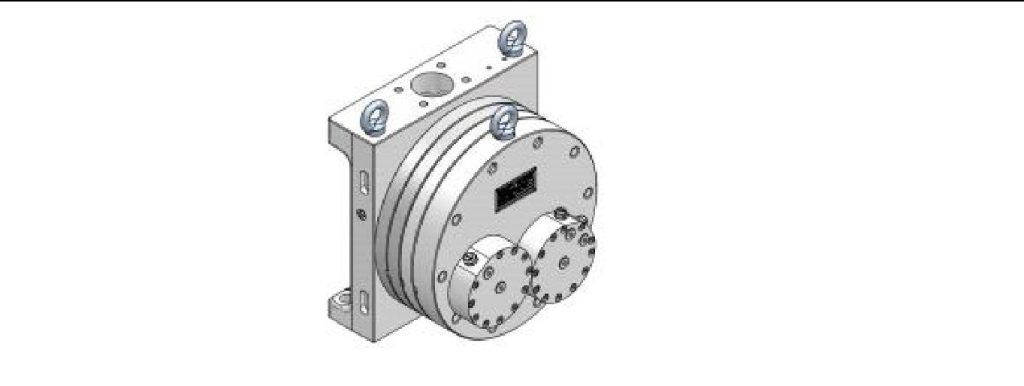

مشخصه‌های عملکردی فلودیوایدر GE Frame 7EA و GE Frame 7FA توسط کمپانی Scherzinger در جدول‌های ٦ ارائه شده است. فلودیوایدر GE Frame 7EA از نوع دایره‌ای و فلودیوایدر GE Frame 7FA از نوع خطی است.
| Frame 7FA | GE Frame 7EA | |
| Linear | Circular | Type of Flow Divider |
| Distillate | Various | Fuel Application |
| 14 | 10 | Number of Flow Elements |
| 266 GPM (1050 l/min) | 160 GPM (605 l/min) | Rated Flow Capacity |
