فلودیوایدر چیست؟
فلودیوایدر یا تقسیم کننده جریان وسیله ای هیدرولیکی است که به کمک پمپی که در آن قرار دارد جریان روغن تحت فشار را به دو یا چند بخش تقسیم می کند.
انواع فلودیوایدر

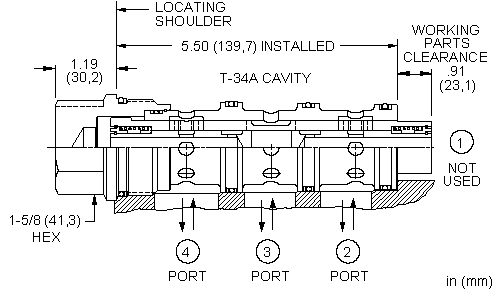

فلودیوایدر قرقره ای
یک فلودیوایدر قرقره ای شامل دو قسمت اصلی می‌شود:
- محفظه با یک گذرگاه ورودی
- گذرگاه خروجی و یک قرقره داخل محفظه که قابلیت جابجایی دارد. قرقره می‌تواند آزادانه در داخل محفظه حرکت کند.
جریان از طریق سوراخی در وسط فلودیوایدر قرار گرفته وارد قرقره می‌شود، شکافته می‌شود و به سمت خروجی ها می‌رود.
جریان از هر دو سر انتها، از طریق شکاف‌های کوچک بین قطر بیرونی قرقره و محفظه و در نهایت از گذرگاه‌ها خارج می‌شود.
فلودیوایدرهای قرقره‌ای جریان ورودی را به دو جریان با اندازه مساوی تقسیم می‌کنند.
فلودیوایدر چرخ دنده‌ای
این محصول شامل یک محفظه، دو یا چند بخش از چرخ دنده‌هایی است که در داخل محفظه قرار می‌گیرند و از تماس بخش‌ها با یکدیگر جلوگیری می‌کند.
یک شفت استاندارد قطعات چرخ دنده را به هم متصل می‌کند.
جریان در یک سر انتهایی محفظه می‌آید و از طریق یک کانال به هر بخش دنده می‌رود. هنگامی که فشار روغن روی دندانه‌های چرخ دنده وارد می‌شوند، آنها در جهات مختلف می‌چرخند.
روغن تحت فشار بین دندانه‌های چرخ دنده و محفظه به طرف دیگر بخش دنده منتقل می‌شود. همانطور که دندان‌ها روی یکدیگر ساییده می‌شوند، روغن تحت فشار از هر گذرگاه خروجی خارج می‌شود.
تمام قطعات چرخ دنده‌ها به هم وصل شده‌اند، بنابراین همه آنها با سرعت یکسان می‌چرخند. جریان همیشه توسط جابجایی‌های مثبت بخش‌های چرخ دنده به دو قسمت تقسیم می‌شود.
جریان نسبت به هر بخش به طور مساوی تقسیم می‌شود. حتی اگر فشار در مدارهای خروجی تغییر کند، جریان‌ها همچنان با آنچه وارد می‌شود متناسب است.
تفاوت انواع فلودیوایدر
اگر جریان ورودی‌ها تغییر کند، جریان خروجی‌ها نیز به همین ترتیب تغییر می‌کند و اگر یک طرف مسدود شود، بقیه نیز مسدود می‌شوند.
یک شیر تسکین دهنده وجود دارد که از بدتر شدن فشار جلوگیری می‌کند.
فلودیوایدرهای نوع دنده همچنین می‌توانند جریان آب را که از طریق یک مدار به عقب می‌رود، ترکیب کنند.
بیشتر فلودیوایدر قرقره طوری ساخته نمی‌شوند که جریان را در جهت مخالف حرکت دهند.
فلودیوایدرهای چرخ دنده‌ای تغییر فشار کمی در سطح مقطع دارند و بسیاری از آنها بازدهی نزدیک به 98 درصد را تجربه می‌کنند. فلودیوایدرهای قرقره‌ای معمولاً برای کار کردن به افت فشار قابل توجهی نیاز دارند.
این امر باعث ایجاد گرما می‌شود و زمانی که مهندسان آنها را برای یک برنامه اندازه گیری می‌کنند، باید در نظر بگیرند که چقدر ناکارآمد هستند.
از طرف دیگر، فلودیوایدرهای نوع قرقره‌ای نشتی داخلی کمی دارند. آنها می‌توانند بسیار دقیق باشند، اما قیمت آنها بیشتر از فلودیوایدرهای چرخ دنده‌ای است که همین کار را انجام می‌دهند.
کاربرد فلودیوایدر
فلودیوایدر را می‌توان در کاربردهای مختلفی استفاده کرد، زیرا می‌توانند برای جریان‌ها، فشارها، سطوح دقت و محدودیت‌های تحمل فشار متفاوت ساخته شوند.
تقسیم جریان اغلب در سیستم‌هایی با بیش از یک سیلندر یا بیش از یک مدار موتور هیدرولیک استفاده می‌شود.
در کاربرد سیلندرها محدودیت‌هایی در دقت اندازه‌گیری فلودیوایدر‌ها وجود دارد به این معنا که مسیری که بیشترین فشار بار را دارد، به دلیل نحوه ساخت آن، سهم قابل توجهی از جریان را به خود اختصاص می‌دهد.
