پمپ فلودیوایدر دنده ای خارجی
پمپ فلودیوایدر دنده ای خارجی شامل دو دنده یکپارچه و متصل به یکدیگر است که هر کدام از آن‌ها، با یک شافت مستقل و جداگانه پشتیبانی می‌شوند.
به طور کلی، یکی از دنده‌ها از طریق موتور به حرکت در می‌آید (محرک) و سپس این دنده، دنده دیگر (متحرک) را می‌چرخاند.
البته در برخی موارد ممکن است هر دو شفت با موتورهای مستقل و مخصوص به خود به حرکت درآیند. شفت‌ها با استفاده از یاتاقان‌ها در هر طرف کِیسینگ پشتیبانی می‌شوند.

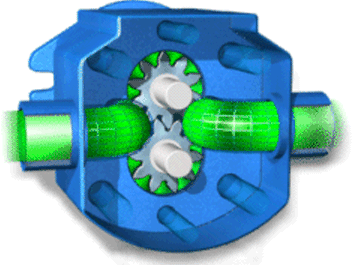

نحوه ی کار پمپ فلودیوایدر دنده ای خارجی
نحوه کار این پمپ‌ها به این صورت است که دنده‌ها در قسمت خارجی پمپ (در سمت ورودی پمپ) شروع به مکش مایع به داخل پمپ می کنند و حجم زیادی از مایع را به درون حفره‌ها وارد می‌کنند.
همین هنگام که مایع از طریق دندانه‌های چرخ‌دنده‌ها به دام می‌افتد، چرخ‌دنده‌ها بر خلاف کیسینگ همچنان به چرخیدن ادامه می‌دهند.
در پمپ فلودیوایدر دنده ای خارجی با چرخش یکی از چرخ‌دنده‌ها، چرخ‌دنده دیگر هم شروع به چرخیدن می‌کند.
فضای بین چرخ‌دنده هارا ، جریانی از روغن تشکیل میدهد و مایع به دام افتاده از ورودی، به لوله تخلیه، در اطراف کیسینگ پمپ منتقل میشود.
با ادامه چرخش و بالا رفتن فشار، مایع به دام افتاده در حفره‌ها مجبور میشود بین چرخ‌دنده‌ها و بدنه جریان پیدا کند.
محلی که درگیری دندانه‌ها تمام میشود، فشاری منفی در خط مکش ایجاد میشود بنابراین سیال در اثر فشار، وارد خط مکش شده و فضای میان چرخ‌دنده‌ها را پر می‌کند.
همانطور که دندانه‌های چرخ‌دنده‌ها در طرف تخلیه پمپ قرار دارند، حجم مایع کاهش می‌یابد.

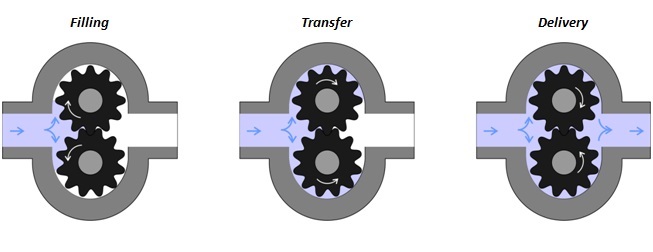

چرخه ی پمپاژ
به دلیل اتصال کامل دنده‌ها به یکدیگر، هیچ مایعی از داخل مدار، بین دنده‌ها منتقل نمی‌شود.
رابطه نزدیک بین دنده‌ها و کیسینگ به پمپ اجازه میدهد تا در طرف ورودی پمپ، شروع به مکش کرده و در طرف خروجی و تخلیه پمپ نیز از نشت مایع جلوگیری می‌کند.
در این نقطه به علت آب‌بندی انجام شده، روغن با فشاری بالا به سمت مجرای خروجی حرکت می‌کند.
بنابراین کنترل سلامت نشت‌بند در این پمپ از اهمیت بالایی برخوردار است. اگر چه احتمال نشت فقط در مورد مایعاتی وجود دارد که دارای ویسکوزیته کم باشند.
سپس با افزایش شکاف بین چرخ‌دنده‌ها و بدنه، سیال از حفره‌ها خارج میشود.
در حالی که چرخ‌دنده‌ها در حال چرخش هستند درهمدیگر قفل می‌شوند و سیال باقی‌مانده در حفره‌ها با فشار به بیرون هدایت می‌کنند.
با جدا شدن چرخ‌دنده‌ها در سمت مکش، سیال می‌تواند دوباره وارد فضا‌های خالی شود و چرخه پمپاژ شکل بگیرد.
انواع پمپ فلودیوایدر دنده ای خارجی
طراحی و دیزاین دنده‌ها در پمپ دنده ای خارجی به یکی از سه صورت ساده و صاف، هلیکال یا جناغی می‌باشد.
پمپ دنده خارجی در دو نوع ۱ محوره و 2 محوره تولید میشود. این تقسیم‌بندی مربوط به چرخ‌دنده‌های ساده و مارپیچ میشود.
چرخ‌دنده مارپیچ برای جریان‌های با شدت آرام‌تر استفاده میشود و ظرفیت بیشتری دارد.
پمپ‌های کوچک بین ۱۷۵۰ تا ۳۴۵۰ دور در دقیقه و پمپ‌های بزرگ تا ۶۵۰ دور در دقیقه توانایی کار کردن دارند.
درواقع انواع پمپ فلودیوایدر دنده ای به علت داشتن تلرانس کمتر و ساپورت شافت اصلی از دو جهت، ظرفیت بیشتری دارند. این پمپ‌ها نسبت به سایر انواع پمپ هیدرولیک دارای کاربرد بیشتری است.
کاربرد پمپ فلودیوادر خارجی
پمپ فلودیوایدر دنده ای خارجی در پمپاژ مواد مختلف با ویسکوزیته متفاوت مانند: انواع روغن خوراکی، حلال‌ها و رزین‌ها، پمپاژ روانکارها، پمپاژ آب و روغن‌های سبک استفاده میشود.
