پمپ فلودیوایدر دنده ای داخلی

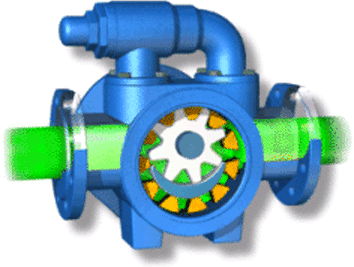

پمپ فلودیوایدر دنده ای داخلی دارای دو چرخدنده متصل به یکدیگر است که دارای سایزهای متفاوت می‌باشند.
چرخدنده بزرگتر یک چرخدنده داخلی است به این معنا که دندانه‌هایش در داخل آن قرار دارند. در داخل این چرخدنده داخلی، یک چرخدنده کوچکتر از نوع خارجی قرار دارد.
دندانه‌های چرخدنده کوچکتر در محیط بیرونی آن است.چرخدنده کوچکتر در درون چرخدنده بزرگتر می‌چرخد.
به خاطر شکل قرارگیری دنده‌ها، این پمپ با نام پمپ ماه و ستاره هم شناخته می‌شود.
چرخدنده کوچکتر، طراحی شده تا به روتور (چرخدنده بزرگتر) متصل شود به گونه‌ای که دندانه‌های چرخدندهها در یک نقطه با هم درگیر شوند.
پیستون و بوشین متصل به پمپ محفظه را در موقعیت قرار می‌دهد. یک قطعه یا اسپیسر ثابت هلالی شکل، فضای خالی ایجاد شده به دلیل حالت قرارگیری خارج از مرکز چرخدنده داخلی را پر کرده و مثل یک سیل (آب‌بند) بین مسیر ورودی و خروجی عمل می‌کند.
اجزای پمپ فلودیوایدر دنده ای داخلی
اجزای پمپ فلودیوایدر دنده ای داخلی با اجزای پمپ دنده ای خارجی یکسان است، تنها تفاوت در جای‌گیری و نحوه درگیر شدن دو چرخدنده با یکدیگر است. مکانیسم‌های محرک (موتور‌های الکتریکی، باتری و …) چرخدنده متصل به روتور (دنده محرک) را می‌چرخانند.
چرخدنده دورگرد (دنده متحرک) همراه با چرخدنده متصل به روتور، شروع به چرخش می‌کند. سیال از سمت قسمت مکش وارد پمپ می‌شود و به سمت داخل حفره‌های بین دو چرخدنده حرکت می‌کند.
در همان حال که چرخدندهها به چرخش ادامه می‌دهند، توسط یک مهروموم ثابت هلالی از هم جدا می‌شوند. بین چرخدنده محرک و سطح هلالی داخلی و همچنین بین چرخدنده متحرک و سطح هلالی بیرونی که در آن سیال به دام افتاده است، حفره‌هایی وجود دارد.
با هر چرخش چرخدندهها، دندانه‌های دو چرخدنده به هم نزدیک می‌شوند. هنگامی که چرخدندهها مشبک می‌شوند، مایع از حفره‌ها شروع به جریان می‌کند و از پمپ خارج می‌شود. سپس کل فرآیند تکرار می‌شود.
از نظر طراحی دنده‌ها، این پمپ فقط می‌تواند به صورت دنده ساده باشد.
مزایای پمپ فلودیوایدر دنده ای داخلی
پمپ فلودیوایدر دنده ای داخلی یکی دیگر از انواع پمپ دنده‌ای است که از مزایای آن می‌توان به سر و صدای کمتر اشاره کرد. به همین علت، در محیط‌های بسته، از این قطعه صنعتی استفاده می‌شود.
از این پمپ اکثرا برای روان کردن پمپ روغن و شارژ کردن پمپ در فشار زیر ۱۰۰۰ پوند بر اینچ استفاده می‌کنند.
حرکت دورانی چرخدندهها در این نوع پمپ باعث می‌شود که روغن از طرف منبع به سمت محفظه میان چرخدندهها حرکت کند.
بنابراین فضای میان چرخدندهها افزایش پیدا کرده و سیال به آن سمت کشیده می‌شود. زمانی که محفظه‌ها به دریچه فشار برسند، فضای میان دنده‌ها کمتر می‌شود و روغن با فشار زیاد به طرف مجرای خروجی حرکت می‌کند.
پمپ فلودیوایدر دنده ای داخلی
- قابلیت پمپ کردن سیالات رقیق مثل روغن و سیالات غلیظ مثل آسفالت، شکلات و قیر
- پمپ دنده ای داخلی به عنوان پمپ فرمان و پمپ هیدرولیک در ماشین‌آلات راه‌سازی استفاده می‌شود.
- پمپ کردن انواع روغن و سوخت مثل بنزین، گازوئیل، مازوت و … توسط پمپ دنده ای داخلی قابل انجام است.
- پمپ کردن انواع رزین‌ها و پلیمرها، الکل‌ها و حلال‌ها توسط پمپ دنده ای داخلی قابل انجام است.
- پمپ کردن صابون، فوم پلی یورتان، گلیکول، جوهر توسط پمپ دنده ای داخلی قابل انجام است.
